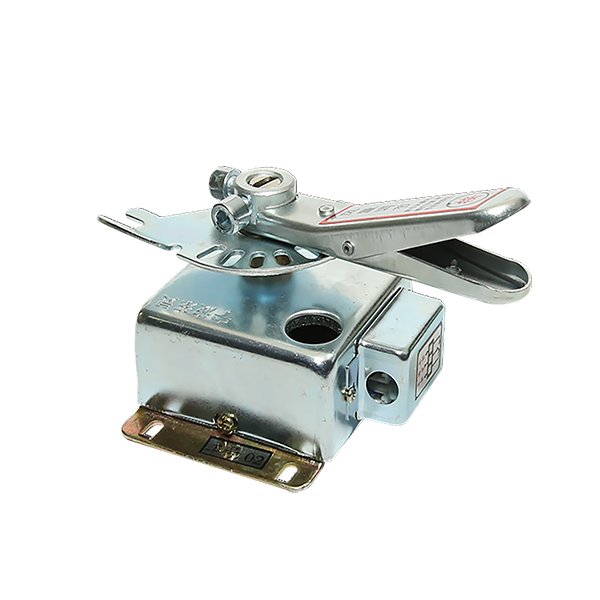

DL-Ⅴ-4型防火閥執行機構安裝在防火閥上，配70℃溫感器；DL-Ⅳ-4型排煙防火閥執行機構安裝在排煙防火閥上配280℃溫感器，平時常開。

1、手動復位，控制閥門開啟。

2、溫感器熔斷動作，控制閥門關閉。

3、可調節閥門開啟角度。

4、輸出開啟和關閉位置反饋信號(無源信號),其中關閉信號只有在溫感器熔斷動作后才能輸出。

5、扭矩：9N·m。

備注：

1、執行機構主體相同，用于防火閥時配公稱動作溫度70℃的溫感器，用于排煙防火閥時配公稱動作溫度280℃的溫感器。

2、執行機構用于常開閥門時，逆時針方向開啟閥門，順時針方向關閉。

3、常規執行機構只有一組開啟和關閉反饋信號，若需要增加一組風機聯鎖信號，請在訂貨時予以備注說明。

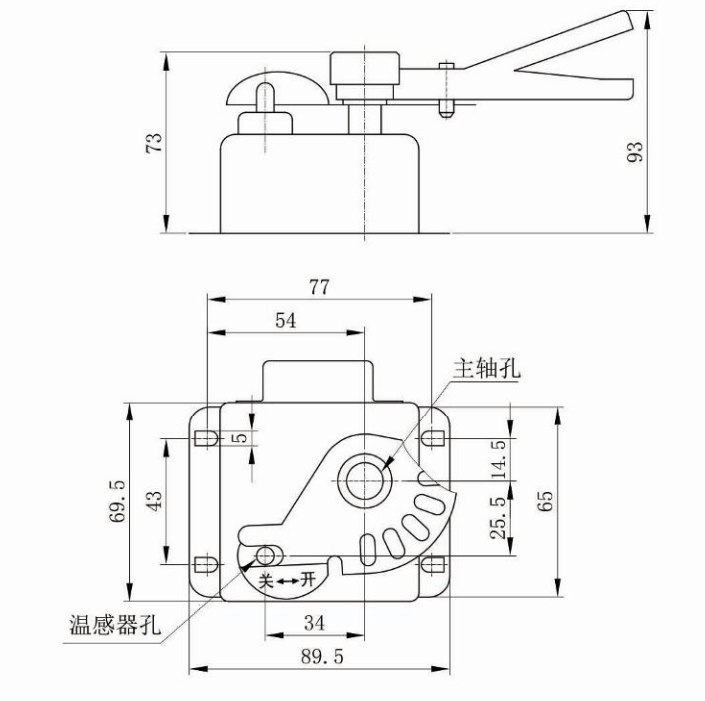

【尺寸圖】

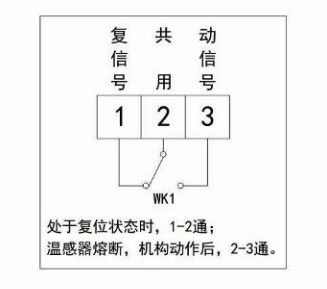

【線路圖】
